Axure RP pro 的widgets工具栏，另一个重要的工具组就是flow，流程工具。

对于画流程图，是我们经常会遇到的问题。我们和程序工程师沟通，用再多的口水，也无法挑明的事情，画一张简明的流程图，就能很直白的说明关键问题。

有时候你可能会懊恼，因为程序员的思维犹如计算机，你告诉他为什么没有用，你就告诉他该怎么做，是左是右，是0是1就好了。这个时候，产品经理需要的是理性思维，清晰的思路，如果你不清晰，工程师大多数会跟着你的思路乱做一团。所以多画几个流程，多根据页面需求画清晰的流程，就能解决实际的问题。

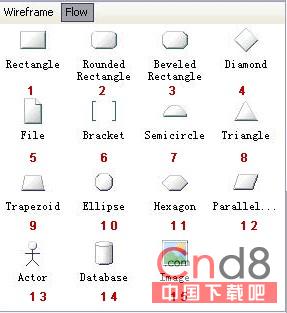

话不多说，本章主要介绍flow里面的工具，因为图形其实很好介绍，简单的英文翻译就好了，所以也顺带说说这些图形在流程里的作用。方式还和以前一样，编号，对号入座，咱们来一个萝卜，一个坑：

rectangle：矩形
作用：一般用作要执行的处理（process），在程序流程图中做执行框。
在axure中如果是画页面框架图，那么也可以指代一个页面。有时候我会把页面和执行命令放在同一个流程中做说明，这个时候将两类不同的矩形做色彩区别，然后做说明就好了。
rounded rectangle：圆角矩形或者扁圆
作用：表示程序的开始或者结束，在程序流程图中用作为起始框或者结束框。
beveled rectangle：斜角矩形
作用：斜角矩形我几乎不使用，可以视情况自行定义。或者在其他的流程图中，有特殊含义，暂不知晓，也希望有识之士指点一二。
diamond：菱形
作用：表示决策或判断（例如：If...Then...Else）,在程序流程图中，用作判别框。
file：文件
作用：表达为一个文件，可以是生成的文件，或者是调用的文件。如何定义，需要自己根据实际情况做解释。
bracket：括弧
作用：注释或者说明，也可以做条件叙述。一般流程到一个位置，做一段执行说明，或者特殊行为时，我会用到它。
semicircle：半圆形
作用：半圆在使用中常作为流程页面跳转、流程跳转的标记。
triangle：三角形
作用：控制传递，一般和线条结合使用，画数据传递。
trapezoid：梯形
作用：一般用作手动操作。
ellipse：椭圆形或圆形
作用：如果画小圆，一般是用来表示按顺序数据的流程。
如果是画椭圆形，很多人用作流程的结束。如果是在use case用例图中，椭圆就是一个用例了。
hexagon：六边形
作用：表示准备之意，大多数人用作流程的起始，类似起始框。
parallelogram：平行四边形
作用：一般表示数据，或确定的数据处理。或者表示资料输入（Input）。
actor：角色
作用：来自于use case 用例，模拟流程中执行操作的角色是谁。需要注意的时，角色并非一定是人，有时候是机器自动执行，有时候也可是是模拟一个系统管理。
database：数据
作用：就是指保存我们网站数据的数据库。
image：图片
作用：表示一张图片，或者置入一个已经画好的图片、流程或者一个环境。
基本上，axure讲基本流程图、页面框架图、use case 用例图涉及到的一些关键图形都囊括在flow流程工具中，模糊了流程图的区别，而尽量贴近交互设计时的工作内容。

流程图无疑只是一个表达的工具，我们在使用的时候应该根据自己的实际情况使用，而不应该死钻牛角尖，非要知道某个图形的通用标准。理解和沟通是第一位的。而对于某些具有标准性含义的图形，大家人所共知，则我们应该遵循共同的准则，这样就能达到表达的目的。

其实axure里面由于不涉及到具体的程序流程，所以有些标准的图形并没有提供，如不规则图形、侧面双矩形等，大家可以自己google一下或者baidu一下很容易就知道。大多数情况下，还是自己自定义一下自己的符号标准，就跟prd文档加上名词解释一样，才是解决方法。
