很多朋友还不了解win7 vhd技术，这里笔者就带大家对Windows 7的Virtual Hard Disk (VHD) 技术做一个深入的了解。

理解VHD格式

绝大多数人最初接触VHD格式的文件，是在使用Virtual PC或者Virtual Server时，VHD是以文件形式存在的虚拟机的磁盘。微软在2005年公开了VHD格式文件的全部细节，可以从微软的TechNet网站下载Virtual Hard Disk Image Format Specification。这说明了微软不仅仅要把VHD应用在虚拟机领域，更希望VHD能够成为一种新的磁盘格式和载体在业界得到更多的支持。

让我们抛开虚拟机，把目光集中在VHD文件本身。VHD是一块虚拟的硬盘，不同于传统硬盘的盘片、磁头和磁道，VHD硬盘的载体是文件系统上的一个VHD 文件。如果大家仔细阅读VHD文件的技术标准，就会发现标准中定义了很多Cylinder、Heads和Sectors等硬盘特有的术语，来模拟针对硬盘 的I/O操作。既然VHD是一块硬盘，那么就可以跟物理硬盘一样，进行分区、格式化、读写等操作。

我们这可以这样认为，VHD也是硬盘的一种，就像2.5寸、3.5寸、SCSI、SATA、IDE等不同规格的硬盘一样，VHD是在一个文件中的硬盘。

Windows 7支持VHD的技术实现方式

在讨论具体的技术实现方式之前，我们首先需要理解操作系统对磁盘和文件的管理。操作系统有磁盘系统和文件系统两部分，分别处理对硬盘的I/O读写指令(磁 盘系统)，和管理硬盘之上的分区、数据和文件格式(文件系统)。VHD是存在于文件之上的磁盘，可想而知它的技术实现必须横跨磁盘系统和文件系统这两部 分。如果您对操作系统中这一部分不是非常的了解，可以听一听微软网站上的Windows存储技术系列Webcast。

简单的说，要把VHD文件当作硬盘一样读写，必须有相应的驱动程序。在Virtual PC和Virtual Server中，微软就是通过在虚拟机种加入VHD的驱动程序，使得虚拟机可以从VHD启动并进行后续的操作。

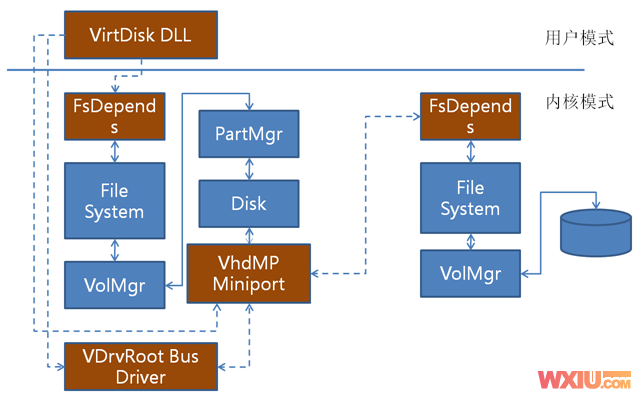

在Windows 7中，微软把VHD的驱动内置进了操作系统，也包括在了Windows 7的引导程序中。这也就是说，我们可在使用Windows 7的时候，直接访问VHD文件中的内容(把VHD的硬盘映射到一个盘符，后面会详细描述)，也可以通过Windows 7的引导程序，启动位于VHD磁盘上的另一个操作系统。理解VHD驱动的工作细节，需要比较多的Windows底层知识，下图是一个比较简单和抽象的结构，可以发现，VHD的驱动是跟磁盘驱动和文件系统紧密结合的。

眼花缭乱的VHD应用

既然在Windows 7中可以对VHD直接读写，让我们来看看这个强大的功能到底能有多少过人之处。

首先，我们可以用命令行工具Diskpart创建VHD文件！(是的，命令行工具，你可能已经想到了自动化批处理和批量部署可以用到这个技术，没错，网管说：要硬盘，于是，大量的VHD就被创建出来了… )

1: diskpart   2: create vdisk file=c:\windows7.vhd maximum=25600 type=fixed   3: select vdisk file=c:\windows7.vhd   4: attach vdisk   5: create partition primary   6: assign letter=r   7: format quick label=vhd   8: exit上面这段命令，创建了一个固定尺寸的VHD文件，并且进行了分区、分配盘符和格式化，一气呵成。Diskpart还能做很多事情，具体参数，请参考这个文档，如果你不喜欢命令行，那么Windows 7的磁盘管理工具，一样可以完成上述操作。现在我们看看VHD在Windows 7中直接访问的几种方法：

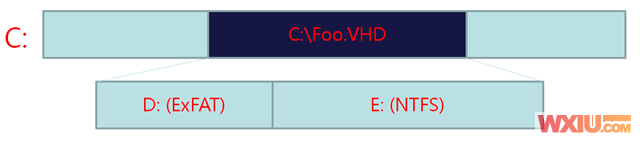

方法一：如右图，Foo.VHD文件中可以包含一个以上的磁盘分区，这些分区都可以映射到Windows操作系统中，可以为之分配盘符，也可以映射到一个NTFS的目录。

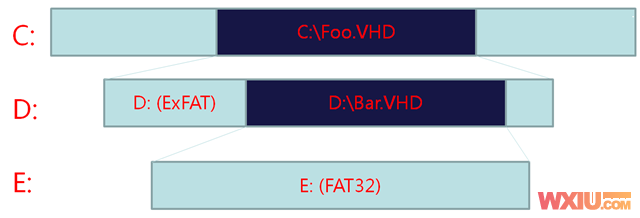

方法二：如右图，VHD的磁盘中可以包含VHD文件，这个VHD文件还可以被映射到操作系统中，目前版本的Windows支持2层嵌套VHD。(我实在想不出有什么实际的用处，据说这个功能可能会在正式版中被去掉，以免把用户搞糊涂)

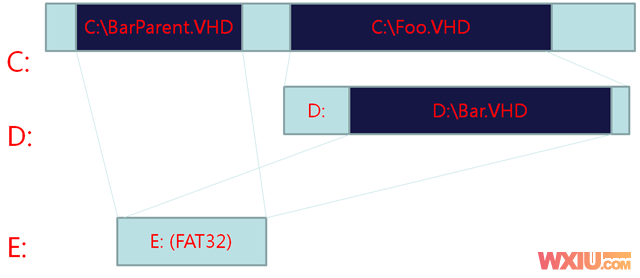

方法三：如果你还没有被上面的嵌套VHD搞糊涂的话，让我们继续看右图。还记得VHD文件的差异磁盘功能吧？Bar.VHD在嵌套的基础上，使用物理C盘上的BarParent.VHD做成了一个差异磁盘。

其实这种方法还是挺实用的，不考虑嵌套，Foo.VHD可以使用BarParent.VHD做差异磁盘，如果这样的话，从Foo.VHD启动计算机，每次用完都通过批处理自动销毁，硬盘保护卡的市场，恐怕从此要消失了。。。

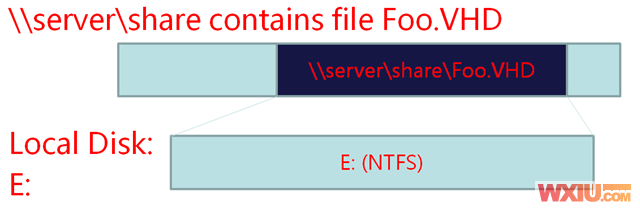

方法四：如右图，我们可以把网络共享里面的VHD文件，映射到系统中来。这个功能，结合上面的那个差异磁盘，对，小硬盘学生机，都不用硬盘保护卡勒！

这些功能的确令人眼花缭乱，我们冷静一下，看看VHD有什么局限性和功能上的限制：

最多可以同时映射的VHD文件数量是512个(似乎也够用了)

VHD磁盘的父分区，不支持Volume Snapshot

映射的VHD磁盘，不能被配置为动态磁盘，也就是不能在VHD上建软RAID(知足吧，VHD实现已经很复杂了，软RAID就不要来添乱了)

如果说你对在Windows 7中映射和使用VHD文件无动于衷，那么，我相信从VHD启动计算机一定会抓住你的眼球。

我之前提到了，在Windows 7中，微软把VHD的驱动内置进了操作系统，也包括在了Windows 7的引导程序中。这也就是说，在启动计算机的阶段，Windows 7的引导程序可以大摇大摆的直接访问VHD文件，并且启动VHD中安装的系统。

慢着，什么是Windows 7的引导程序？简单地说，引导程序就是在操作系统内核或用户应用程序运行之前运行的一段小程序。通过这段小程序，我们可以初始化硬件设备(加载必要的驱动 程序)、建立内存映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核或用户应用程序准备好正确的环境。我们在裸机上安装 Windows 7时，首先做的，就是把Windows 7的引导程序写入磁盘的特殊位置。Windows 7的引导程序带有VHD驱动，因此可以从VHD启动。

要完成从VHD启动计算机，需要以下几个步骤：

你必须得让VHD中有一个操作系统先。有几种办法，可以用Virtual PC或者Virtual Server安装一个操作系统在VHD文件中，然后运行Sysprep，接着关闭虚拟机，这个VHD文件就可以用了。运行Sysprep是必须的，否则VHD下次启动时，仍旧加载虚拟机环境下的驱动程序，会导致蓝屏。

如果你想玩一个高级的，可以使用ImageX命令，把Vista的镜像，或者其它的磁盘镜像直接灌入VHD文件，下面是一个具体的演示。这些命令把Vista镜像灌入一个VHD，并且使用WinPE在物理机的磁盘上载入Windows 7的引导程序，用Windows 7引导程序启动硬盘上的VHD文件，注意：物理机本身没有安装Windows 7！
